Vékony PTFE (politetrafluor-etilén) fólia esetén a vastagságának pontos mérése rendkívül fontos. A vékony PTFE fólia jó hírű szállítójaként megértjük a pontos mérések jelentőségét termékeink minőségének és teljesítményének biztosításában. Ebben a blogbejegyzésben megvizsgáljuk a vékony PTFE fólia vastagságának mérésére használt különféle mérőeszközöket, megvitatva működési elveiket, előnyeiket és korlátaikat.
1. Mikrométerek
A mikrométerek, más néven mikrométeres tolómérők az egyik leggyakrabban használt műszer vékony anyagok, köztük a PTFE fólia vastagságának mérésére. Mechanikus és digitális változatban is kaphatók, a digitálisak pedig nagyobb pontosságot és könnyebb olvashatóságot kínálnak.
Működési elv
A mechanikus mikrométerek csavarmenetes mechanizmuson alapulnak. A felhasználó elforgatja a gyűszűt, ami az orsót az üllő felé vagy onnan elmozdítja. Az orsó és az üllő közötti távolság nagy pontossággal mérhető, jellemzően 0,001 mm-ig (vagy 1 mikronig). A digitális mikrométerek elektronikus érzékelővel mérik a távolságot, és az eredmény egy digitális képernyőn jelenik meg.
Előnyök
- Nagy pontosságú: A mikrométerek nagyon pontos méréseket tesznek lehetővé, így alkalmasak olyan alkalmazásokra, ahol pontos vastagságszabályozásra van szükség.
- Hordozható: Viszonylag kicsik és könnyen hordozhatók, lehetővé téve a helyszíni méréseket.
- Könnyen használható: Még a korlátozott műszaki ismeretekkel rendelkezők számára is egyszerű a mikrométer használata.
Korlátozások
- Korlátozott mintavételi terület: A mikrométer egyetlen ponton méri a vastagságot. Azoknál a PTFE fóliáknál, amelyek vastagsága eltérő lehet a felületen, több mérést kell végezni különböző helyeken, ami időigényes lehet.
- Lehetséges felületi sérülés: Az orsó és az üllő érintkezési nyomása némi deformációt okozhat a kényes PTFE fólia felületén, különösen nagyon vékony filmek esetén.
2. Ultrahangos vastagságmérők
Az ultrahangos vastagságmérők egy másik népszerű lehetőség a vékony PTFE fólia vastagságának mérésére.
Működési elv
Ezek a műszerek úgy működnek, hogy ultrahanghullámokat küldenek át az anyagon. A hullámok visszaverődnek a film hátsó felületéről, és megmérik a hullámok visszatérésének idejét. A PTFE-ben az ultrahanghullám ismert sebessége alapján a film vastagsága a (d = \frac{v\times t}{2}) képlettel számítható ki, ahol (d) a vastagság, (v) az ultrahanghullám sebessége az anyagban, és (t) a repülés ideje.
Előnyök
- Nem roncsoló: Az ultrahangos mérés nem károsítja a PTFE fóliát, ami döntő fontosságú azoknál a termékeknél, amelyeknek sértetleneknek kell maradniuk a további használathoz.
- Bevonatokon keresztül mér: Ha a PTFE fólia bevonattal rendelkezik, vagy egy többrétegű szerkezet része, az ultrahangos mérőeszközök továbbra is képesek mérni a PTFE réteg vastagságát.
- Alkalmas nagy területekre: A mikrométerekhez képest nagyobb területet tud lefedni, reprezentatívabb vastagságmérést biztosítva.
Korlátozások
- Couplant szükséges: Az ultrahanghullámok megfelelő átvitelének biztosításához csatolót (például gélt) kell felvinni a mérőszonda és a film felülete közé. Ez maradékot hagyhat a filmen.
- Az anyagtulajdonságok által befolyásolt pontosság: Az ultrahanghullámok sebessége a PTFE fólia sűrűségétől, hőmérsékletétől és egyéb tulajdonságaitól függően változhat, ami befolyásolhatja a mérési pontosságot.
3. Lézeres pásztázó vastagságmérő rendszerek
A lézeres szkennelési technológiát széles körben alkalmazzák a vékony PTFE fólia vastagságának mérésére is.
Működési elv
Ezek a rendszerek lézersugarat használnak a PTFE film felületének letapogatására. A lézerfény visszaverődik a film felső és alsó felületéről, és megmérik a két visszaverődési pont közötti távolságot. A film folyamatos szkennelésével részletes vastagsági profilt kaphatunk.
Előnyök
- Nagy sebességű és érintésmentes: A lézeres szkennelés gyors mérést tesz lehetővé a film érintése nélkül, ami ideális nagy volumenű gyártósorokhoz.
- Nagy felbontású térképezés: Részletes vastagsági térképet tud nyújtani a teljes filmfelületről, lehetővé téve a helyi vastagságváltozások észlelését.
- Automatizált működés: Ezek a rendszerek automatizált gyártási folyamatokba integrálhatók, javítva a hatékonyságot és csökkentve az emberi hibákat.
Korlátozások
- Magas költség: A lézeres szkennelő rendszerek beszerzése és karbantartása viszonylag költséges.
- Felületi viszonyokra való érzékenység: A mérés pontosságát befolyásolhatja a PTFE fólia felületi érdessége és fényvisszaverő képessége.
4. Kapacitív vastagságérzékelők
A kapacitív érzékelőket vékony dielektromos anyagok, például PTFE fólia vastagságának mérésére is használják.
Működési elv
A kapacitív érzékelő két elektródából áll. Ha a PTFE fóliát az elektródák közé helyezzük, az dielektrikumként működik. Az érzékelő kapacitása a film vastagságától függően változik. A kapacitás mérésével, valamint a kapacitás és a vastagság közötti előre kalibrált összefüggés használatával meghatározható a filmvastagság.
Előnyök
- Nem érintkezés: A kapacitív érzékelők képesek a vastagságot a fólia érintése nélkül mérni, elkerülve az esetleges sérüléseket.
- Gyors válaszidő: Valós idejű vastagságmérést tudnak biztosítani, ami hasznos a folyamatszabályozáshoz.
- Vékony filmekhez alkalmas: A kapacitív érzékelők különösen hatékonyak nagyon vékony PTFE filmek mérésére.
Korlátozások
- Környezeti feltételekkel szembeni érzékenység: Olyan tényezők, mint a páratartalom és a hőmérséklet befolyásolhatják a kapacitásmérést, ami pontatlanságokhoz vezethet.
- Dielektromos anyagokra korlátozva: A kapacitív érzékelők elsősorban dielektromos anyagokhoz, például PTFE-hez alkalmasak, és előfordulhat, hogy nem működnek vezető vagy félvezető anyagoknál.
Termékpalettánk és a vastagságmérés jelentősége

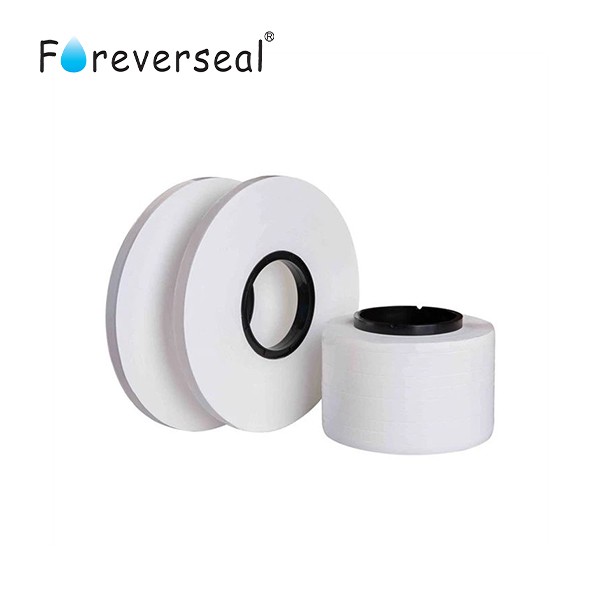

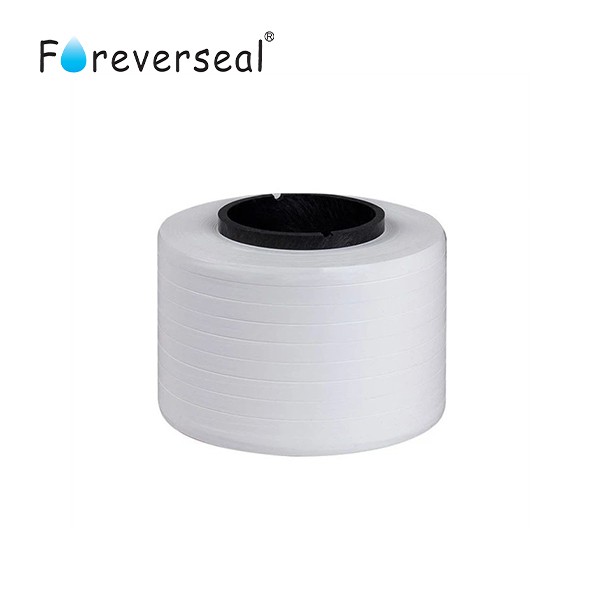

A vékony PTFE fólia vezető szállítójaként termékeink széles skáláját kínáljuk, beleértveFehér, szinterezetlen, kis sűrűségű PTFE szigetelőszalag,PTFE kábel szigetelő fólia, ésKorrózióálló PTFE film. Ezeknek a filmeknek a vastagsága kritikus paraméter, amely befolyásolja a teljesítményüket.
Például kábelszigetelési alkalmazásoknál a PTFE fólia vastagsága befolyásolhatja az elektromos tulajdonságokat, például a kapacitást és a feszültség áttörési szilárdságát. Korrózióálló alkalmazásokban a vastagságnak elegendőnek kell lennie ahhoz, hogy megbízható gátat képezzen a korrozív anyagokkal szemben. A megfelelő mérőeszközök használatával biztosítjuk, hogy termékeink megfeleljenek a szigorú minőségi előírásoknak és a vevői elvárásoknak.
Vegye fel velünk a kapcsolatot további megbeszélésért
Ha érdekli vékony PTFE fólia termékeink, vagy bármilyen kérdése van a vastagságméréssel és a termékleírásokkal kapcsolatban, örömmel segítünk. Vegye fel velünk a kapcsolatot, hogy megbeszélést indíthasson konkrét igényeiről, és közösen megtaláljuk a legjobb megoldásokat projektjeihez.
